1、電      源：AC220V±10%，50Hz，8KW

2、工作氣壓：0.5~0.7Mpa（干燥氣源）

3、用  氣  量：250L/Min

4、設備尺寸：2900（L）×1100（W）×1800（H）mm

5、設備重量：3200KG

 6、程序控制：PLC控制器+觸摸屏
7、工作方式：1ACF+1預壓+4本壓
     恒溫加熱方式
8、對應尺寸：3寸-8寸
9、設備精度： X：±10um  Y：±12um
10、設備 T/T  ： 4 S

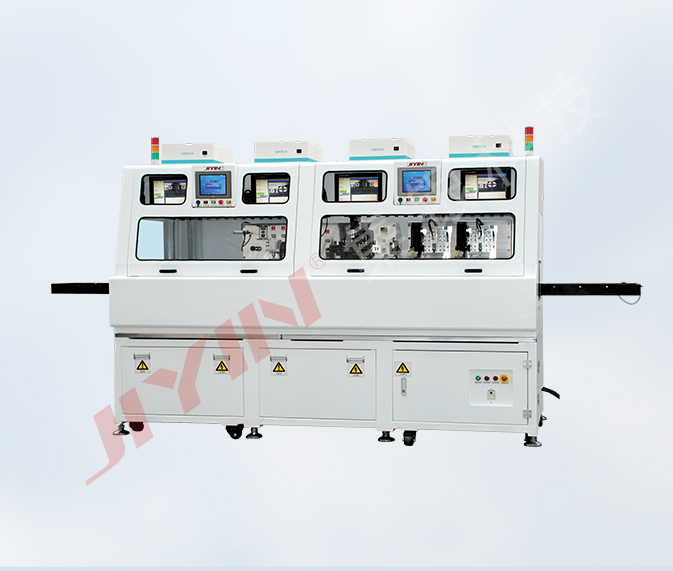

1、JM-6500 CIII T-FOG全自動綁定機主要應用于T-FPC TO LCD/OGS 的ACF貼附、FPC自動吸取拍照對位和自動對位預壓及自動對位本壓為一體的全自動綁定設備.
2、 機器具備高精度影像和光學系統以及精密自動對位工作臺.FPC料盤自動上料機構、LCD上料自動定位裝置和ACF自動檢測系統,
3、上/下影像自動對位預壓系統和高精度本壓定位影像系統,確保產品生產精度和提高生產效率.

1、 LCD上料自動影像定位裝置
2、上/下影像自動對位預壓系統
3、 FPC自動上料
4、 ACF自動貼附和自動檢測系統
5、高精度自動本壓定位影像系統
6、高精密光學系統和自動對位工作臺
